Производительность: 51 куб. м/час Максимальный напор: 15 м Потребляемая мощность: 2200 Вт Вес насоса: 42 кг

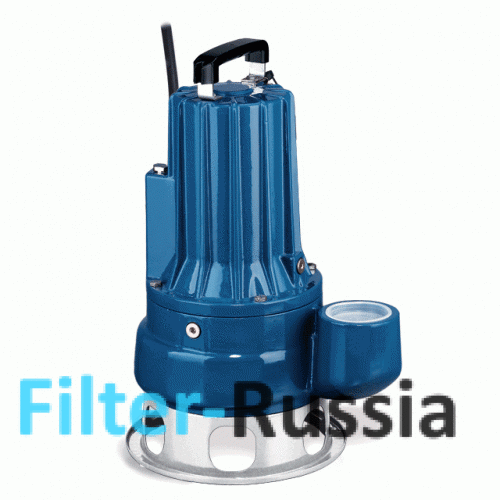

Принцип работы фекальных насосов Pedrollo VXC15..20..30
ПОГРУЖНЫЕ ФЕКАЛЬНЫЕ НАСОСЫ VORTEX серии VXC, разработаны для откачки загрязненных и сточных вод, как в бытовой, так и в промышленной области. Электронасосы VXC оснащены открытым рабочим колесом, работающим по принципу жидкостного вихря. Рабочее колесо размещается в просторной кольцевой камере, защищенной корпусом насоса и нижним основанием, которое, препятствует прохождению твердых частиц диаметром, превышающим. Рабочее колесо вращает жидкость, находящуюся в корпусе насоса, создавая вихрь, который передает кинетическую энергию жидкости, выталкивая ее из нагнетательного патрубка, и всасывая новую жидкость из кругового прохода, предусмотренного в нижнем основании. Таким образом, удается передать энергию жидкости без необходимост ее проведения по узким каналам, задаваемым лопаткой рабочего колеса, а также обеспечить прохождение твердых частиц во взвешенном состоянии с присутствием удлиненных волокнистых тел, без опасности закупорки.
Область применения и установка фекальных насосов Pedrollo VXC15..20..30
Фекальные электронасосы Pedrollo VXC оснащены рабочим колесом VORTEX, следовательно являются пригодными для откачки сточных вод, вод в смеси с грязью, жидкостй содержащих воздух или газ, а также регенерированных и гниющих шламов. Эти насосы особо рекомендуются для установки в канализационных системах, туннелях, котлованах, каналах, подземных гаражах и т.д. Будучи полностью изготовлены из чугуна, значительной толщины, эти насосы отличаются чрезвычайной прочностью и устойчивостью к абразивному воздействию, а также долговечностью. Стационарная установка http://www.5085462.ru/katalog-pedrollo.php?tip=fekalnie>фекального насоса возможна внутри колодцев с минимальными рекомендуемыми размерами 800х800П800 мм.
Конструктивные характеристики фекальных насосов Pedrollo VXC15..20..30
КОРПУС НАСОСА, КОРПУС ДВИГАТЕЛЯ: чугун.
ОСНОВАНИЕ НАСОСА: нержавеющая сталь AISI 304.
РАБОЧЕЕ КОЛЕСО: чугун.
ВЕДУЩИЙ ВАЛ: нержавеющая сталь EN 10088-3 -1.4057.
ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: карборунд - видиа - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
ДВИГАТЕЛЬ: погружной, асинхронный, двухполюсный, с непрерывным режимом работы.
VXCm: однофазный 220-240 В - 50 Гц с тепловой защитой, встроенной в обмотку до 1.5 кВт.
- В однофазных модификациях от 2.2 кВт встроенную тепловую защиту необходимо соединить с катушкой контактора
VXC: трехфазный 380-415 В - 50 Гц. - В трехфазных модификациях в обмотке последовательно установлены три устройства тепловой защиты, которые необходимо соединить с катушкой контактора.
ИЗОЛЯЦИЯ: класс F.
СТЕПЕНЬ ЗАЩИТЫ: IP 68.
В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ВХОДЯТ:
VXCm (однофазный)
Поплавковый выключатель.
Кабель электропитания из неопрена “H07 RN-F” длиной 10 метров с литой вилкой Шуко.
При мощности от 1.1 до 1.5 кВт электрический пульт с конденсатором и тепловой защитой с ручным перезапуском
При мощности 2.2 кВт электрический пульт типа QES 300 MONO.
VXC (трехфазный)
Кабель электропитания из неопрена “H07 RN-F” длиной 10 метров.
ИСПОЛНЕНИЕ ПО ЗАКАЗУ
электрический пульт для трехфазных электронасосов
двойное напряжение: 230/400 В или 400/690 В
однофазные электронасосы без поплавкового выключателя
